AI가 제어반 엔지니어링을 어떻게 재편하고 있는가?
PBSI – Panel Building & System Integration 기술 기고문 (2026년 3호)
제어반 엔지니어링은 전기 설계 분야에서 가장 까다로운 영역 중 하나입니다. 계획, 레이아웃, 배선, 표기, 그리고 문서화가 서로 긴밀하게 맞물려 있습니다. 이제 인공지능의 활용은, 처음으로, 전체 공정 사슬을 체계적으로 통합할 수 있는 기회를 만들어 냅니다.
이에 더해, 전선, 와이어 하네스, 마운팅 플레이트, 그리고 인클로저(외함)에 대한 제조 데이터가 생성되어야 합니다. 실무에서는 이러한 작업들이 종종 개별 단계로 처리되며 — 때로는 서로 다른 도구를 사용하고, 때로는 수작업으로 — 진행됩니다. 시스템 간의 단절, 중복되는 데이터 입력, 그리고 개인별로 제각각인 설계 해석은 작업량을 늘리고 전체 공정을 더 오류에 취약하게 만듭니다.
목표는 전기 엔지니어링의 완전 자동화가 아니라, 소프트웨어와 엔지니어링 전문성 사이의 새로운 형태의 협업입니다. 반복적인 일상 작업은 자동화되는 한편, 엔지니어는 구조, 품질, 그리고 기술적 검증에 대한 통제권을 그대로 유지합니다. 따라서 AI가 생성하는 제어반은, 고립되고 순차적인 작업에서 벗어나 연속적이고 데이터 기반의 워크플로로 나아가는 분명한 패러다임 전환을 의미합니다.
출발점으로서의 디지털 회로도

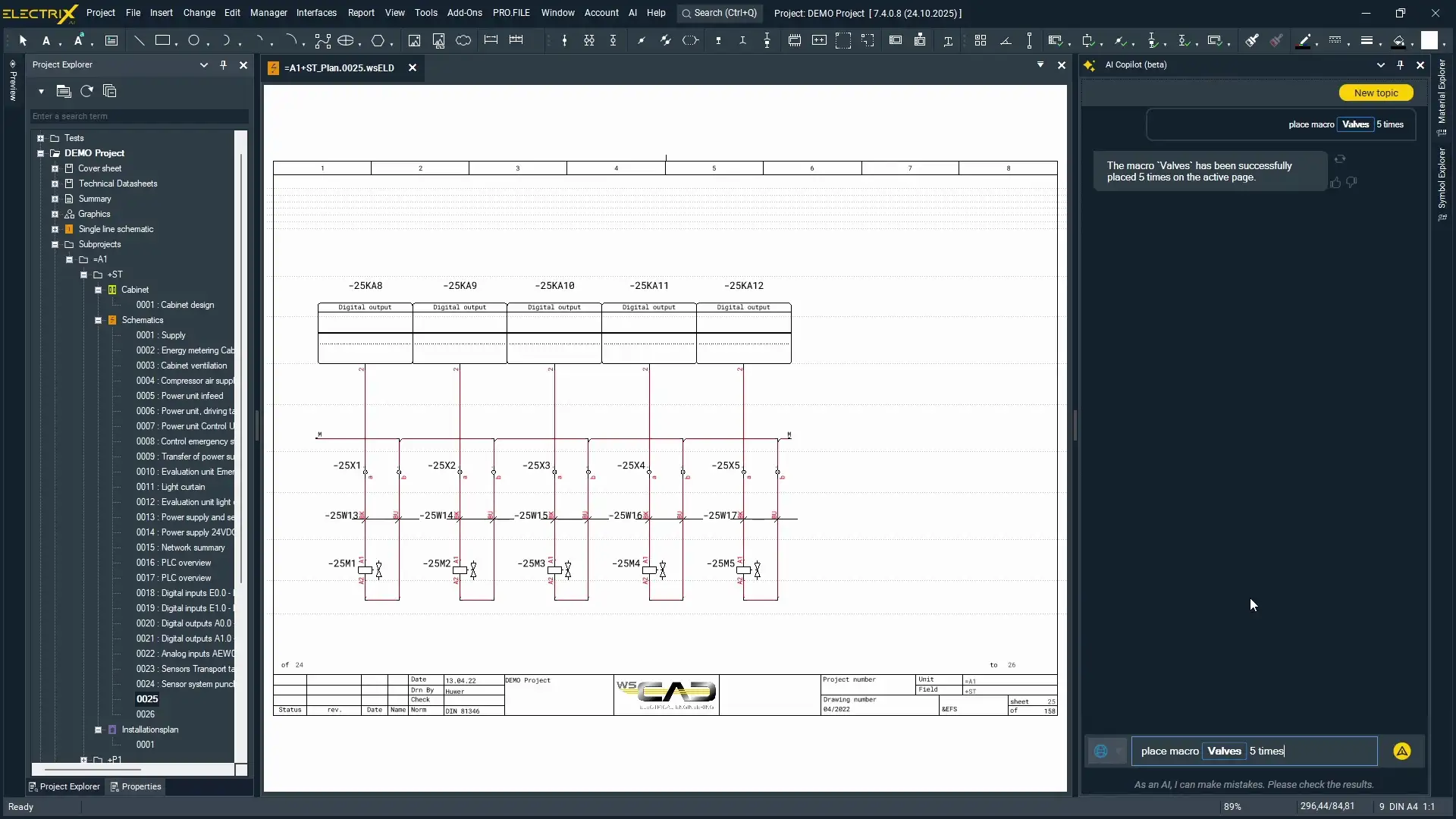

그림1: AI 코파일럿 패스 매크로 (출처: WSCAD). ELECTRIX AI 2026 AI 코파일럿에 "Valve" 패스 매크로를 다섯 번 배치하라고 지시하기만 하면, 회로도에 올바르게 삽입됩니다

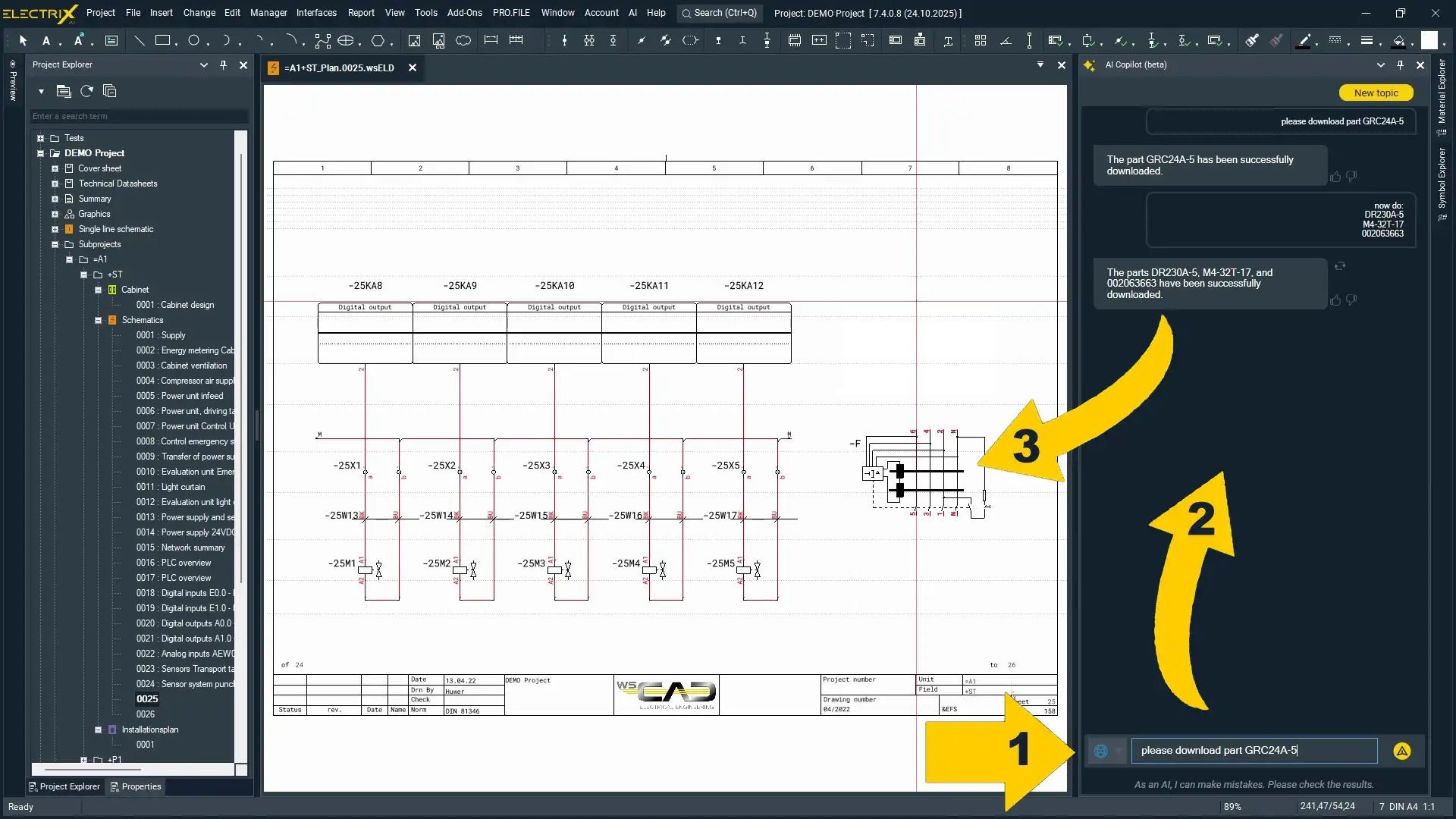

그림 2: wscaduniverse.com에서 항목을 불러와 배치하기 (출처: WSCAD)
AI 지원 워크플로의 출발점은 디지털 전기 회로도입니다. 회로도는 시스템의 논리적 구조를 나타내며, 부품, 전기적 연결, 그리고 기능적 관계에 관한 모든 관련 정보를 담고 있습니다. 전통적인 CAE 방식과 달리, 이 정보는 회로도 수준에서 멈추지 않습니다. AI는 회로도를 하나의 통합된 시스템으로 분석하여, 부품, 연결, 그리고 기능을 서로 연관 짓습니다. AI는 구조, 반복 패턴, 그리고 전형적인 설계 패턴을 식별합니다.
이 분석을 바탕으로, 논리적 회로도는 물리적인 제어반 레이아웃으로 변환됩니다. 필요한 전문 지식은 시스템에 내재된 엔지니어링 논리뿐 아니라 기존 프로젝트 데이터로부터도 도출됩니다. AI는 개별 부품의 공간 요건만이 아니라, 표준 배치 원칙, 배선 관계, 열적 제약, 그리고 조립 및 유지보수 측면까지 고려합니다. 기능들은 논리적으로 묶이고, 배선 경로는 최적화되며, 가용한 설치 공간은 효율적으로 활용됩니다. 짧은 시간 안에, 이후 계획의 신뢰할 수 있는 기반이 되는 일관된 제어반 레이아웃이 만들어집니다.
이후 단계에 필요한 모든 제조 문서는 자동으로 생성됩니다. 여기에는 단자 도면, 자재 명세서(BOM), 그리고 전선, 와이어 하네스, 마운팅 플레이트, 인클로저에 대한 생산 데이터가 포함됩니다. 이 데이터는 NC 장비로 직접 전송될 수 있어, 상당 부분 자동화된 제조 공정의 기반을 형성합니다.
AI 코파일럿 패스 매크로 (출처: WSCAD). ELECTRIX AI 2026 AI 코파일럿에 "Valve" 패스 매크로를 다섯 번 배치하라고 지시하기만 하면, 회로도에 올바르게 삽입됩니다
"제어반 엔지니어링은 전기 설계 분야에서 가장 까다로운 영역 중 하나입니다. 계획, 레이아웃, 배선, 표기, 그리고 문서화가 서로 긴밀하게 맞물려 있습니다."
기존 문서의 지능적 통합

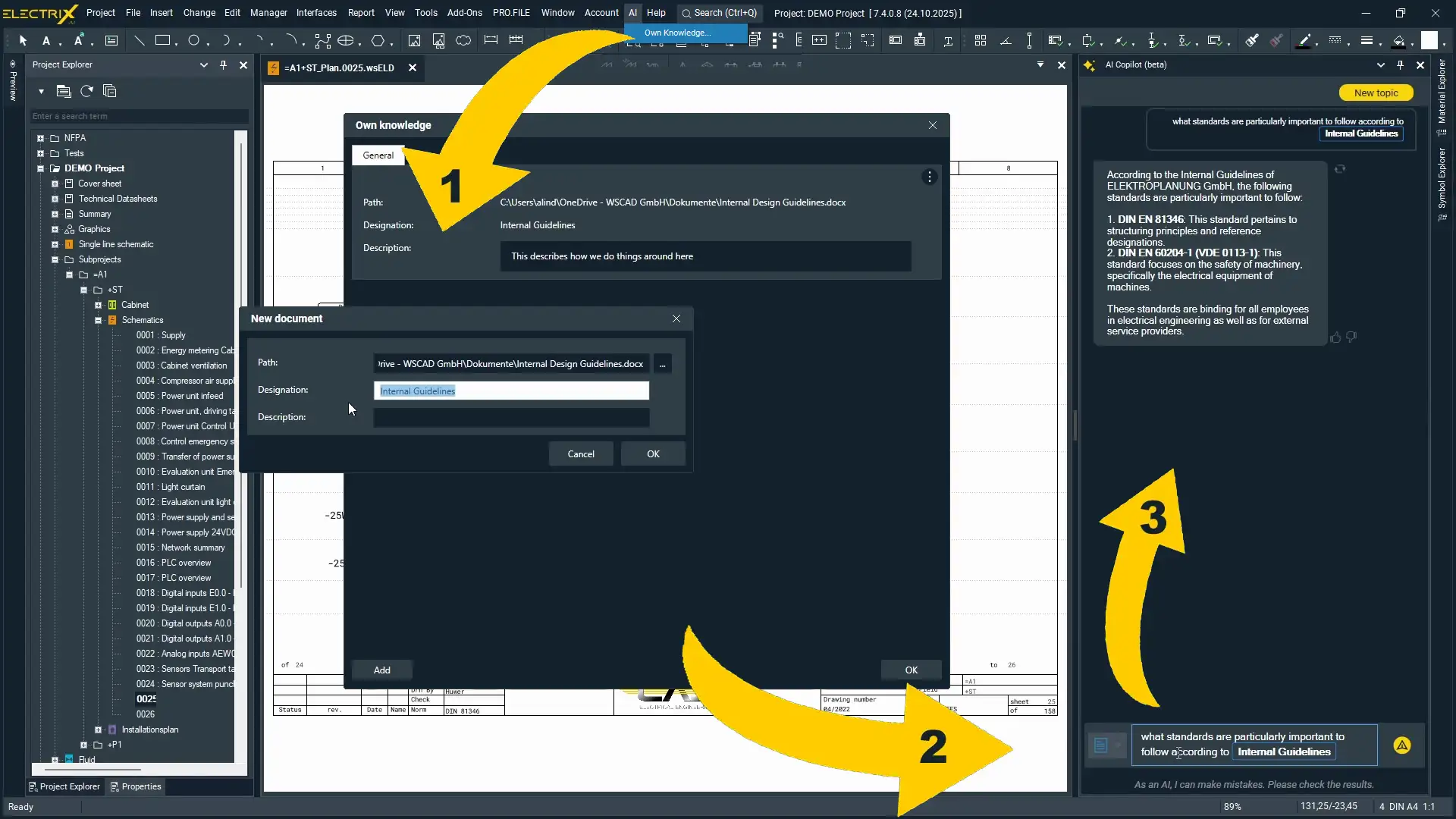

그림 3: 기업 고유 문서 (출처: WSCAD)
AI 기반 접근법의 또 다른 핵심 요소는 기존 문서의 통합입니다. 스캔된 종이 도면, PDF 파일, 또는 DWG 문서가 디지털 회로도로 변환될 수 있습니다. AI는 구조를 인식하고 내용을 논리적으로 연결된 모델로 변환하는 작업을 지원합니다. 그 결과물은 상호 참조와 탐색 가능한 구조를 갖춘 지능형 문서입니다.
이 정보는 제어반의 디지털 트윈으로 기능하는 중앙 모델의 일부가 됩니다. 이 모델은 관련된 모든 기하학적, 기능적, 그리고 문서화 데이터를 담고 있으며, 엔지니어링과 제조에서 운영과 유지보수에 이르기까지 제어반의 전체 수명 주기 동안 함께합니다.
ELECTRIX AI 2026의 새로운 기능
WSCAD는 ELECTRIX AI 2026을 통해, 일상적인 엔지니어링 작업을 위해 특별히 설계된 다양한 AI 지원 기능으로 이 접근법을 확장합니다. 예를 들어, 특정 매크로를 반복 삽입하도록 AI 코파일럿에 지시하면 패스 매크로를 여러 번 배치할 수 있습니다. 소프트웨어는 그 지시를 회로도 안에서 올바르게 실행합니다(그림 1). 또한 부품을 AI 코파일럿을 통해 온라인 라이브러리에서 직접 불러와 즉시 배치할 수 있어(그림 2), 시간이 많이 걸리는 검색 및 가져오기 과정을 없앱니다.
새로운 기능으로 'AI Knowledge(AI 지식)' 영역이 있습니다. 고객 표준, 제조사 승인, 또는 단자 표기 규칙과 같은 기업 고유의 문서를 이곳에 저장할 수 있습니다. AI 코파일럿은 이 지식 기반에 접근하여 요청 시 관련 정보를 수 초 안에 제공하며(그림 3), 폴더 구조나 PDF 문서를 일일이 수동으로 검색할 필요를 없앱니다.
AI 기반 제어반 레이아웃

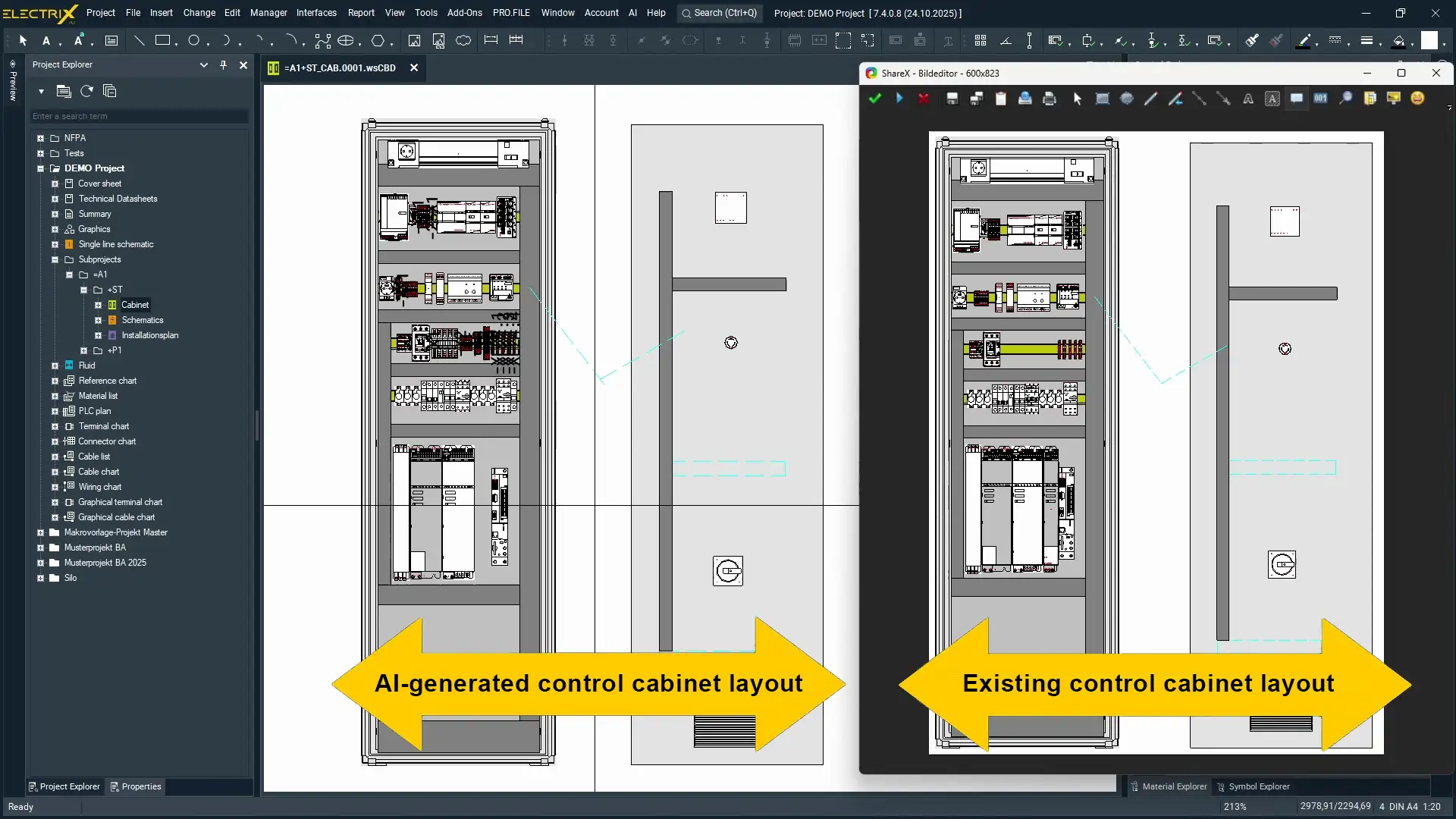

그림 4: AI 기반 제어반 레이아웃 (출처: WSCAD). ELECTRIX AI 2026에서 AI는 반복적인 일상 작업을 넘겨받아 유사성을 식별하고 레이아웃 변형안을 제안합니다. 엔지니어는 제어반 설계를 검토하고 마무리합니다
한 단계 더 나아간 발전이 바로 AI 기반 제어반 레이아웃입니다. 초기 단계에서 소프트웨어는 반복적인 일상 작업에 집중합니다. 소프트웨어는 유사성을 인식하고 회로도로부터 다양한 레이아웃 변형안을 도출하도록 학습됩니다. 엔지니어가 제안된 변형안 중 하나를 선택하면, 그 후 자동 제어반 레이아웃 과정이 시작됩니다. 그 결과물은 이어서 엔지니어가 검토하고, 필요하면 조정합니다.
한 테스트 사례에서는, 기존 제어반 레이아웃이 회로도로부터 단 몇 분 만에 재현되었습니다. 사소한 차이를 제외하면, AI가 생성한 레이아웃은 원본과 거의 동일했습니다(그림 4). 검토가 완료된 후에는, 단자 도면, 자재 명세서, 제조 데이터와 같은 모든 이후 단계의 산출물을 즉시 사용할 수 있습니다.
"AI 기반 접근법의 또 다른 핵심 요소는 기존 문서의 통합입니다. 스캔된 종이 도면, PDF 파일, 또는 DWG 문서가 디지털 회로도로 변환될 수 있습니다."
AI 지원 공정에서 전기 엔지니어의 역할
개별 계획 단계가 점점 더 자동화됨에 따라, 전기 엔지니어의 역할도 그에 맞춰 변화하고 있습니다. 반복적인 수작업을 수행하는 대신, 초점은 조율(오케스트레이션), 평가, 그리고 품질 보증으로 옮겨갑니다. AI는 제안, 변형안, 그리고 자동화된 도출 결과를 제공하지만 — 최종 결정은 인간 전문가에게 남아 있습니다.
이러한 상호작용은 제어반 엔지니어링에서 특히 중요합니다. 표준, 고객별 요구사항, 운영 경험, 그리고 정비성이나 유지보수성과 같은 측면은 완전히 정형화될 수 없습니다. 엔지니어는 AI가 생성한 결과물을 검토하고, 목적에 맞게 조정하며, 기술적·규제적·경제적 요구사항의 준수를 보장합니다. 이러한 맥락에서, 소프트웨어는 엔지니어링 전문성을 대체하지 않으면서 시간을 절약하고 오류를 줄이는 보조 시스템으로 작동합니다.
이 접근법의 핵심 전제 조건은 일관되고 처음부터 끝까지 이어지는 데이터 모델입니다. 전기 회로도에서 제어반 레이아웃, 제조 데이터, 그리고 문서화에 이르는 모든 정보가 동일한 프로젝트 데이터에 접근합니다. 변경 사항은 일관되게 적용되며, 관련된 모든 분야에 즉시 반영됩니다. 시스템 간의 단절과 중복되는 데이터 관리가 사라집니다.
이 개념은 전기 엔지니어링의 전통적인 영역들 — 전기 설계, 유압 엔지니어링, 공압, 빌딩 자동화, 제어반 엔지니어링, 그리고 전기 설비 — 을 하나의 플랫폼 위에 통합합니다. AI는 고립된 기능으로 도입되는 것이 아니라, 이 연속적인 구조를 따라 내장됩니다. 바로 이 점이 이 접근법을 고립된 자동화 도구들과 구별 짓고, 엔지니어링에서 확장 가능하고 실무 지향적인 AI 활용의 기반을 형성합니다.
표준, 고객별 요구사항, 운영 경험, 그리고 정비성이나 유지보수성과 같은 측면은 완전히 정형화될 수 없습니다.
AI로 구현하는 다국어 문서화

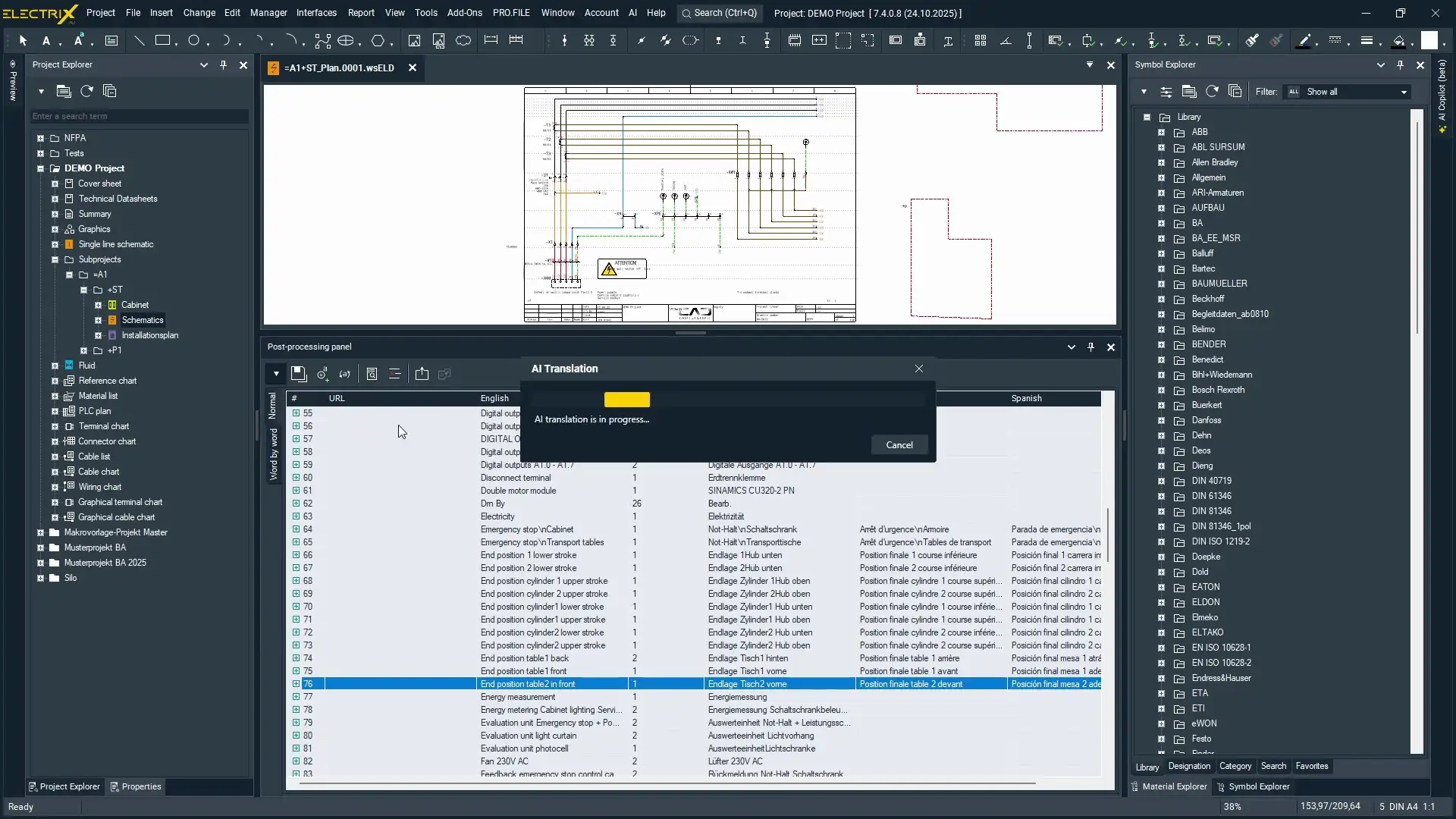

그림 5: AI 기반 문서 번역 (출처: WSCAD)
또 다른 새로운 AI 기능은 텍스트 콘텐츠의 자동 번역으로, 완성된 프로젝트 문서 전체까지 포함합니다. 사용자가 목표 언어를 지정하면, 소프트웨어는 정립된 전문 용어를 고려하면서 콘텐츠를 자동으로 번역합니다(그림 5). 이전에는 외부 번역 업체가 필요했고 수 시간 또는 수일이 걸리던 작업을, 이제는 단 몇 분 안에 완료할 수 있습니다.
빌딩 자동화 분야의 개선
'Building Automation(빌딩 자동화)' 영역의 기능도 확장되었습니다. 새로 추가된 "Bundeswehr(독일 연방군)" 표준 외에도, 사용자는 이제 추가적인 사용자 정의 표준을 관련 기능 목록과 함께 정의하고 관리할 수 있습니다. 이로써 시스템은 폭넓은 응용 분야와 규제 환경에 맞게 적응할 수 있게 됩니다.
"AI 지원 제어반 엔지니어링은 전기 엔지니어를 대체하는 것이 아니라, 업무 분담을 재정의하는 것입니다. 소프트웨어는 구조화되고 데이터 집약적인 작업을 넘겨받아 모든 공정 단계에 걸쳐 일관성을 보장합니다."
결론: 구조화 요소로서의 AI
AI 지원 제어반 엔지니어링은 전기 엔지니어를 대체하는 것이 아니라, 업무 분담을 재정의하는 것입니다. 소프트웨어는 구조화되고 데이터 집약적인 작업을 넘겨받아 모든 공정 단계에 걸쳐 일관성을 보장합니다. 엔지니어는 시스템 설계, 평가, 그리고 품질 보증에 대한 책임을 그대로 유지합니다.
결정적인 요인은 연속적이고 공유되는 데이터 기반입니다. 이 기반은 전기 엔지니어링의 다양한 분야를 연결하고, AI가 실질적인 가치를 제공할 수 있는 조건을 만들어 냅니다. 그 결과, 제어반 엔지니어링은 더 효율적일 뿐 아니라, 숙련 인력 부족과 점증하는 시스템 복잡성 앞에서도 더 강건해집니다.
출처 : https://edition.pagesuite-professional.co.uk/html5/reader/production/default.aspx?pubname=&edid=7a10eec1-6289-438f-9e33-ae9df7d862cc&pnum=28
